SWITCHING Inter VLAN [Router on a stick]

 Inter VLAN [Router on a stick]

    HALLO Guys Wellcome in my Blogg, Kali ini saya akan memberi tahu tahap menghubungkan VLAN yang berbeda menggunakan metode Inter VLAN biasa disebut juga (Router on a stick), Oke lanjutt kebawah....

    Untuk menghubungkan VLAN yang berbeda, dibutuhkan perangkat layer 3 seperti router atau switch layer 3. Cara pertama adalah dengan menggunakan satu router melalui satu interface. Teknik ini disebut router on a stick. Kekurangan dari teknik ini adalah akan terjadi collision domain karena hanya menggunakan satu interface. Ada 2 trunking protocol yang biasa digunakan:

> ISL = cisco proprietary, bekerja pada ethernet, token ring dan FDDI, menambahi tag sebesar 30byte pada frame dan semua traffic VLAN ditag.

> IEEE 802.11Q (dot1q) = open standard, hanya bekerja pada ethernet, menambahi tag sebesar 4byte pada frame.

   Pertama tama buatlah topology seperti dibawahh!

    Lalu kalian buat vlan 10 dan 20 pada masing masing switch lalu trunk switch!. Jika kalian lupa cara Konfigurasi VLAN pergi ke BLOG INI

    Jika switch sudah mode trunk maka client bisa terhubung ke sesama VLAN walau berbeda switch. Namun belum terhubung ke VLAN yang berbeda. Oke sekarang kita akan buat VLAN bebas terhubung Ke semua vlan yang berada dalam topology.

    Berikut adalah kponfigurasi di router sebangai layer 3 penghubung VLAN

Masuk ke interface VLAN yang ingin kalian tambahkan gateway dengan command

"int (interface router yang menuju switch).(angka vlan yang ingin diakses)"

    Oh iya jangan lupa untuk trunk interface switch yang mengarah ke router agar roter terhubung Dengan switch

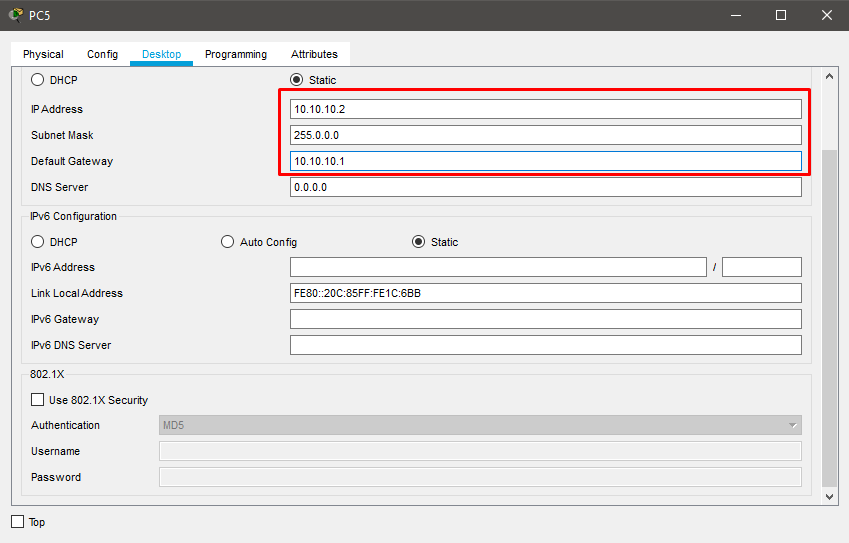

    Jangan lupa juga untuk menambahkan gateway pada client sesuai dengan ip VLAN yang kalian Tambahkan tadi di Router.

    Disini saya langsung uji tes. Kalian bisa lihat bahwa client yang berbeda VLAN maupun switch Dapat saling terhubung

Sekian materi yang telah saya sampaikan mohon maaf bila kurang jelas ,SAMPAI JUMPAA...
