CISCO DASAR



   HALLO, kembali lagi bersama saya ,, kali ini saya akan memberitahu kalian dasar dasar command switch dan router di CISCO,CISCO adalah peralatan utama yang banyak digunakan pada Jaringan Area Luas atau Wide Area Network (WAN). Dengan cisco router, informasi dapat diteruskan ke alamat-alamat yang berjauhan dan berada di jaringan computer yang berlainan. Yang bertujuan untuk dapat meneruskan paket data dari suatu LAN ke LAN lainnya, Cisco router menggunakan tabel dan protocol routing yang berfungsi untuk mengatur lalu lintas data.

    Paket data yang tiba di router diperiksa dan diteruskan ke alamat yang dituju. Agar paket data yang diterima dapat sampai ke tujuannya dengan cepat, router harus memproses data tersebut dengan sangat tepat. Untuk itu, Cisco Router menggunakan Central Processing Unit (CPU) seperti yang digunakan di dalam komputer untuk memproses lalu lintas data tersebut dengan cepat. Seperti komputer.

     Kita lanjut  ke materi ..

    Ada 3 jenis hak akses saat masuk ke Cisco IOS ;

            - tanda ">" adalah User mode kalian tidak bisa konfigurasi apapun di mode ini.

            - tanda "#" adalah tanda saat kalian masuk Privilege mode, kalian bisa masuk ke mode                           privilege dengan command "enable"

            - tanda "(config)#" menandakan anda sedang di mode global configuration mode disini kalian                   bisa konfigurasi perangkat

    Mengganti hostname menggunakan command : hostname (nama untuk menandakan device)

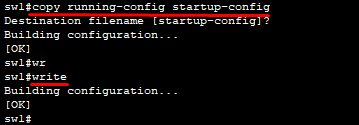

    command write dan copy run start digunakan untuk menyimpan konfigurasi agar tidak hilang saat device di reboot

    command write erase digunakan untuk mereset device cisco untuk mengembalikan ke konfigurasi awal device

    command show ip interface brief digunakan untuk melihat informasi interface

    Cara melihat kofigurasi yang sedang berjalan menggunakan command : do show running-config
 NOTE: Jika kalian berada di mode user kalian tidak perlu menggunakan command "do"

KONFIGURASI PASWORD PADA CISCO

        fungsi password di device adalah agar device tidak di konfigurasi oleh sembarang orang

jika kalian sudah mengatur password maka sebelum masuk ke device kalian akan diminta username dan password untuk bisa mengakses device.

    seperti ini tampilan kalian saat  masuk CLI device..

perbedaan enable secret dan password adalah enable secret tidak dapat dilihat saat melihat konfigurasin yang sedang berjalan (show running-config), sedangkan password dapat dilihat di sh run

contoh seperti berikut..

    Command dibawah digunakan untuk set waktu sesuai keinginan kita

dan command show clock digunakan untuk menampilkan waktu yang sedang berjalan di device tsb

    Command show flash digunakan untuk menampilkan kapasitas yang dimiliki device

    Jika kalian iingin melihat versi perangkat yang sedang kalian remot bisa menggunakan command "show version"

            Gunakan command "show interface status" untuk menampilkan status interface device.

            Command show ip interface brief digunakan untuk melihat ip yang tercantum pada masing masing interface.

    Command dibawah digunakan untuk set waktu menggunakan patokan utc

example: clock timezone (nama zona waktu kalian) (angka jarak waktu dari UTC ke zona waktu kalian)

    Dibawah ini adalah bagaimana cara mengakses interface vlan dan menambahkan ip pada interface yang sedang diakses, dan command no shutdown digunakan untuk mengaktivkan interface yang sedang diakses.

    Command line console digunakan untuk mengakses adapter console

Pada gambar dibawah saya mengatur password pada console

Command login digunakan untuk mengaktivkan password agar saat admin ditanyakan password saat  ingin mengakses device menggunakan console

Dan command exec-timeout digunakan agar device otomatis logout saat tidak diconfigure saat waktu yang diatur habis example : exec-timeout (minute) (seccond)

    Setelah kalian lakukan configurasi diatas maka kalian akan ditanyakan password saat ingin mengakses device melalui console contoh tampilan seperti gambar dibawah ....

    Command show startup-config digunakan untuk melihat configurasi yang sedang berjalan.

Command transport input digunakan untuk memilih jalur akses device yang digunakan

all      : bisa dikases melalui ssh dan telnet

none  : tidak bisa diakses melalui ssh dan telnet

ssh     : hanya bisa diakses melalui ssh

telnet : hanya bisa diakses melalui telnet

NOTE : disarankan gunakan akses melalui SSH lebih aman karna saat dua admin atau lebih mengakses bersamaan  maka configurasi di setiap admin tidak dapat terlihat oleh admin yang lain

Command dibawah digunakan untuk mengakses device melalui telnet dengan command telnet (ip vlan 1 yang terpasang di device yang ingin diakses)

ipconfig digunakan untuk melihat ip yang terpasang pada device

OKE, SEKIAN MATERI YANG SAYA SAMPAIKAN SEMOGA BERMANFAAT

SAMPAI JUMPA.....
